Гермодвери (герметичные двери), что это, где применяются и чем отличаются от противопожарных
«Гермодверь» — слово, которое слышат проектировщики вентиляционных систем, строители убежищ и инженеры чистых помещений. Для одних это стальная дверь в венткамеру с поворотными скобами, для других — массивная конструкция с штурвалом в бомбоубежище, для третьих — прецизионная система с EPDM-уплотнителем в фармацевтической чистой комнате.
Все эти конструкции объединяет одна задача: изолировать помещение от проникновения воздуха, газов, пыли или давления. Но область применения, конструкция и нормативная база у них принципиально разные. И самое важное: гермодверь — это не противопожарная дверь, хотя их нередко путают или используют как синонимы.
В этой статье разберём: что такое гермодвери, какие бывают виды, где применяются, чем отличаются от противопожарных — и как не ошибиться при выборе.
Серия 5.904-4 / ГОСТ 31173-2003 / ТУ-204 РФ-2.057-04 / СНиП 41-01-2003
1. Что такое гермодверь и в чём её главная задача
Герметичная дверь (гермодверь) — это дверной блок, конструкция которого обеспечивает плотное прилегание полотна к раме по всему периметру, минимизируя или полностью исключая проникновение воздуха, влаги, пыли, газов или перепад давления через дверной проём.
Гермодверь не задерживает огонь и не обладает нормируемой огнестойкостью — это не её задача. Она решает задачу изоляции воздушной или газовой среды. В зависимости от объекта эта задача может быть очень разной:
- В вентиляционной камере — предотвратить выход воздушного потока из воздуховода в коридор.
- В убежище ГО — исключить проникновение отравляющих веществ, радиоактивной пыли, сдержать давление ударной волны.
- В чистой комнате ISO — поддержать избыточное давление и класс чистоты, не допуская инфильтрации загрязнённого воздуха.
- В серверной с газовым тушением — удержать огнетушащий газ внутри помещения при срабатывании системы.
Ключевое заблуждение: «Гермодверь» ≠ «Противопожарная дверь». Гермодверь серии 5.904-4 для вентиляционных камер не имеет сертификата EI и не является противопожарной преградой. Если за гермодверью находится помещение, требующее противопожарной защиты — нужна отдельная противопожарная дверь EI 60 в стене/перегородке.
2. Виды гермодверей: три принципиально разных семейства
Рынок гермодверей делится на три принципиально разных семейства по назначению и конструкции.
Для венткамер
Серия 5.904-4 · ГОСТ 31173
- Вентиляционные камеры
- Центральные кондиционеры
- Вентиляционные каналы
- Кровельные выходы
- Тамбур-шлюзы и шахты
Защитно-герметические
ТУ-204 РФ-2.057-04 · СНиП II-II-77
- Убежища ГО II и IV классов
- Бункеры, спецсооружения
- Защита от ударной волны
- Защита от АХОВ
Для спецобъектов
ISO 14644 · EN 1634
- Чистые комнаты ISO 5–8
- Серверные и ЦОД
- Фармпроизводства
- Операционные блоки
- Криогенные помещения
| Вид / серия | Конструкция | Применение и особенности |
| Дс — неутепленная (серия 5.904-4) | Одинарный стальной лист 2–4 мм, резиновый уплотнитель по периметру | Вентиляционные камеры и каналы в отапливаемых зданиях; кровельные выходы во внутренних шахтах |
| Дус — утепленная (серия 5.904-4) | Два стальных листа + слой минваты между ними | Венткамеры с выходом на улицу или в неотапливаемые помещения; снижает шум вентоборудования |
| ДЗГМ — защитно-герметическая (убежища ГО) | Массивная сварная конструкция; механизм задраивания с клиньями; штурвал с 2 сторон | Убежища ГО II и IV классов; бункеры; защита от ударной волны и АХОВ по СНиП II-II-77 |
| ДУ-IV — защитная (убежища ГО) | Лёгче ДЗГМ, без полной герметизации; без клапана КИДМ в ряде исполнений | Защитные сооружения ГО IV класса; первая линия заградительного входа в убежище |
| Гермодверь для чистых помещений (ISO) | Алюминий или нержавейка; многоточечный замок; EPDMуплотнитель; гладкие поверхности без щелей | Чистые комнаты ISO 5–8; фармпроизводства; операционные блоки; электронная промышленность |
| Гермодверь для ЦОД / серверных | Сталь или алюминий; уплотнение по классу IP; возможно с магнитным замком | Серверные комнаты, ЦОД; помещения с газовым пожаротушением (удержание газа) |
3. Конструкция гермодвери для вентиляционных камер (серия 5.904-4)
Наиболее массовый тип — гермодвери серии 5.904-4 для вентиляционных камер, центральных кондиционеров и вентиляционных каналов. Именно их чаще всего имеют в виду, говоря «гермодверь» в контексте гражданского строительства.

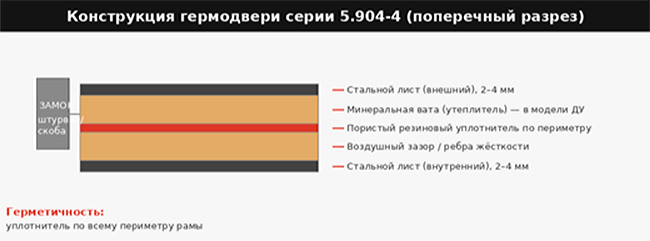

Рис. 1. Поперечный разрез гермодвери серии 5.904-4: стальные листы, утеплитель (в модели ДУ) и пористый резиновый уплотнитель
Основные конструктивные элементы
- Рама (коробка) — сварная из низкоуглеродистой полосовой стали или угловой стали. Крепится к строительной конструкции: приваривается к металлическому проёму или к арматуре, забитой в предварительно высверленные отверстия. Минимальная толщина стены или перегородки для монтажа — 100 мм.
- Дверное полотно — для неутепленной Дс: одинарный стальной лист 2–4 мм на сварном каркасе из стального профиля. Для утепленной Дус: два листа стали с проложенным между ними слоем минеральной ваты (СТВ — супертонкое стеклянное волокно). Минвата обеспечивает теплоизоляцию и шумопоглощение от работающего вентоборудования.
- Уплотнитель — пористая резина по периметру рамы. При закрывании полотно прижимается к уплотнителю, обеспечивая герметичность. Конструкция петель и запоров позволяет регулировать плотность прижима в четырёх точках.
- Запирающее устройство — поворотные скобы (стандарт для венткамер) или резьбовые запоры с регулировкой. Не традиционный замок, а технологический механизм: не требует ключа, но обеспечивает необходимое усилие прижима. Для убежищ ГО — штурвал с коническим редуктором и двумя рукоятками, открывание с обеих сторон.
- Петли — неразъёмные, позволяют использовать дверь в правом и левом исполнении без переделки конструкции. Регулируются для компенсации плотности прижима.
Монтаж
Принципиальное отличие от противопожарных дверей: гермодвери серии 5.904-4 монтируются приваркой рамы к закладным деталям, предусмотренным при проектировании и строительстве. Если закладные детали не были предусмотрены — арматура забивается в предварительно высверленные отверстия. Именно поэтому установку гермодвери нужно планировать на этапе проектирования, а не «вставлять потом».
4. Где применяются гермодвери: объекты и задачи
| Объект / помещение | Тип гермодвери | Зачем нужна герметичность |
| Вентиляционная камера (венткамера) | Дс / Дус | Изоляция воздушного потока; защита оборудования от постороннего проникновения; локализация пожара в системе вентиляции |
| Центральный кондиционер, секционный кондиционер | Дс / Дус | Доступ для обслуживания при одновременном сохранении изоляции воздушного контура |
| Приточные и вытяжные вентиляционные каналы | Дс (малого формата) | Техобслуживание воздуховодов; предотвращение несанкционированного доступа |
| Выход из лестничной клетки на кровлю / чердак | Дус (утепленная) | Теплоизоляция и защита от осадков; ограничение доступа; снижение инфильтрации |
| Убежище ГО, бункер | ДЗГМ | Защита от ударной волны, АХОВ, радиационного заражения; полная изоляция внутреннего объёма |
| Чистые помещения ISO 5–8 | Спецконструкция | Поддержание класса чистоты; избыточное давление; исключение инфильтрации загрязнённого воздуха |
| Серверная с газовым пожаротушением | Гермодверь ЦОД | Удержание огнетушащего газа в помещении при срабатывании системы; минимизация утечки |
| Тамбур-шлюз, коммуникационный канал | Дс | Изоляция технологического прохода; предотвращение утечки воздуха или технологических газов |
Особый случай: гермодверь в серверной с газовым пожаротушением
При проектировании серверных и ЦОД с системами газового пожаротушения (хладон, инерген, азот, CO₂) возникает специфическое требование: помещение должно быть достаточно герметичным, чтобы огнетушащий газ удержался в течение не менее 10 минут (СП 5.13130.2009). Обычная противопожарная дверь EI60 этого не гарантирует — терморасширяющийся уплотнитель активируется только при нагреве, при обычной температуре дверь не является воздухонепроницаемой. Решение — специальная гермодверь с эластомерным уплотнителем по классу IP, используемая совместно с противопожарной дверью или вместо неё (при наличии сертификата EI).
5. Гермодверь vs противопожарная дверь: подробное сравнение
Именно здесь кроется самая частая ошибка при проектировании и закупке. Рассмотрим ключевые отличия.

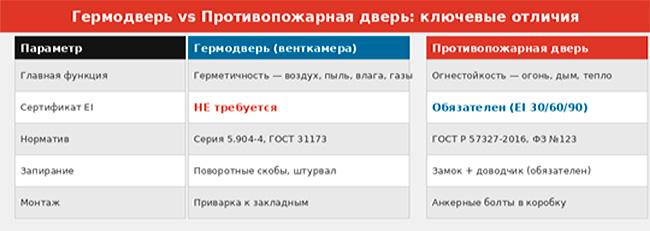

Рис. 2. Ключевые отличия гермодвери от противопожарной двери по функции, сертификации и нормативной базе
| Параметр | Гермодверь (венткамера) | Противопожарная дверь |
| Главная функция | Герметичность: воздух, пыль, влага, газы | Огнестойкость: удержание огня, дыма и тепла |
| Сертификат EI | НЕ требуется — предел огнестойкости не устанавливается | Обязателен: EI 30 / EI 60 / EI 90 по ГОСТ Р 57327-2016 |
| Нормативный документ | Серия 5.904-4; ГОСТ 31173 | ГОСТ Р 57327-2016; ФЗ №123 |
| Запорный механизм | Поворотные скобы, штурвал; регулируемые резьбовые запоры | Замок + доводчик (обязателен по ФЗ №123) |
| Уплотнение притвора | Пористая резина по периметру рамы (пассивное) | Терморасширяющийся уплотнитель — при нагреве увеличивается в 5–15 раз |
| Монтаж | Приварка рамы к закладным деталям | Анкерные болты в дверную коробку |
| Масса конструкции | 10–80 кг (венткамера); до 890 кг (ГО) | 60–200 кг в зависимости от EI и размера |
| Проверка МЧС | Не является объектом надзора МЧС по огнестойкости | Обязательный надзор, штрафы по ст.20.4 КоАП |
Практический вывод: Если вентиляционная камера или технический коридор отделены от здания противопожарной перегородкой (а по СП 4.13130 они обязаны быть отделены в большинстве зданий) — в перегородке должна стоять противопожарная дверь EI60. Гермодверь — внутри помещения, как технологический элемент. Это две разные конструкции с разными функциями.
6. Как выбрать гермодверь: параметры и частые ошибки
| Параметр выбора | На что обратить внимание |
| Утепление | Дс (неутепленная) — для внутренних помещений в зоне положительных температур. Дус (утепленная) — если выход на улицу, кровлю или в неотапливаемое пространство (предотвращает конденсат и промерзание рамы) |
| Размер и нестандарт | Типовая серия 5.904-4 — проёмы от 600×400 до 1250×500 мм. Нестандартные размеры изготавливаются на заказ; при этом рама может выполняться из уголка для повышения жёсткости. При заказе указывать размер проёма в свету |
| Тип запирающего устройства | Поворотные скобы — стандарт для венткамер; простые, не требуют ключа. Резьбовые запоры с регулировкой — 4 точки прижима полотна к уплотнителю, более высокая герметичность. Штурвал — для убежищ ГО, открывание с обеих сторон |
| Исполнение рамы | Стандарт — рама из полосовой стали. Рама из уголка — при нестандартно больших размерах. Монтаж: приварка к закладным деталям (предусмотрены при строительстве) или забивка арматуры в отверстия |
| Нужна ли противопожарная дверь дополнительно? | Важно: гермодверь серии 5.904-4 НЕ является противопожарной дверью. Если помещение находится за противопожарной перегородкой — необходима отдельная противопожарная дверь EI 60. Гермодверь в этом случае устанавливается внутри помещения (венткамеры) как технологическая |
| Климатическое исполнение | Серия 5.904-4 выпускается в исполнениях У и УХЛ по ГОСТ 15150-69 — для умеренного и холодного климата. Допустима эксплуатация при температурах от −45 до +40 °С в зависимости от исполнения |
Семь частых ошибок при выборе и установке гермодвери
- Ошибка 1. Использовать гермодверь вместо противопожарной в проёме противопожарной перегородки. Гермодверь не имеет EI — это нарушение ФЗ №123 и КоАП ст.20.4.
- Ошибка 2. Не предусмотреть закладные детали при строительстве. Приварить гермодверь к бетону без закладных — невозможно. Нужно планировать до заливки конструкций.
- Ошибка 3. Выбрать неутепленную дверь для выхода на кровлю. Конденсат на внутренней поверхности рамы, промерзание и деформация — следствие отсутствия утеплителя в точке с большим перепадом температур.
- Ошибка 4. Думать, что гермодверь в серверной заменяет газовое удержание. Стандартная гермодверь серии 5.904-4 не тестируется на удержание давления газа. Для серверных нужна специальная конструкция с испытанием по EN 1634 или аналогу.
- Ошибка 5. Заказывать без указания точного размера проёма в свету. При нестандартных размерах рама выполняется из уголка — это должно быть оговорено в заявке. «Примерный размер» недопустим.
- Ошибка 6. Путать класс чистоты и степень герметичности. Для чистых помещений ISO 5 требуется прецизионная гермодверь со специальным уплотнением — серия 5.904-4 для этого не подходит.
- Ошибка 7. Не обслуживать уплотнитель. Пористая резина стареет и теряет эластичность — обычно через 5–7 лет. Замена уплотнителя восстанавливает герметичность конструкции без замены всей двери.
7. Техническое обслуживание гермодверей
Гермодверь — техническое оборудование, а не «поставил и забыл». Основные работы по ТО:
- Раз в квартал: Проверить плотность прижима полотна к уплотнителю по всему периметру. Отрегулировать запоры/скобы при появлении зазоров.
- Раз в полгода: Смазать петли и запорный механизм. Осмотреть уплотнительную резину на предмет трещин и потери эластичности.
- Раз в год: Проверить состояние сварных швов рамы и примыканий к строительной конструкции. Осмотреть лакокрасочное покрытие на предмет коррозии — при обнаружении зачистить и восстановить.
- Раз в 5–7 лет: Полная замена уплотнительной ленты по периметру рамы. Это основная «расходная деталь» гермодвери, определяющая её функциональное состояние.
Важно: Для убежищ ГО периодичность и объём ТО устанавливается отдельными нормативными документами МЧС. Защитно-герметические конструкции проверяются в плановом порядке вместе с проверкой всего защитного сооружения.
8. Подводим итог: когда нужна гермодверь и какая именно
Выбор гермодвери определяется задачей, а не ценой. Задайте себе три вопроса:
- Вопрос 1. Что нужно изолировать? Воздух/пыль/температуру → серия 5.904-4 (Дс или Дус). Ударная волна/АХОВ → ДЗГМ. Класс чистоты/давление газа → специальная конструкция.
- Вопрос 2. Находится ли проём в противопожарной преграде? Да → в преграде нужна противопожарная дверь EI 60; гермодверь — дополнительно внутри помещения. Нет → гермодвери достаточно.
- Вопрос 3. Предусмотрены ли закладные детали? Нет → необходимо предусмотреть до начала монтажа или предусмотреть установку арматуры.
